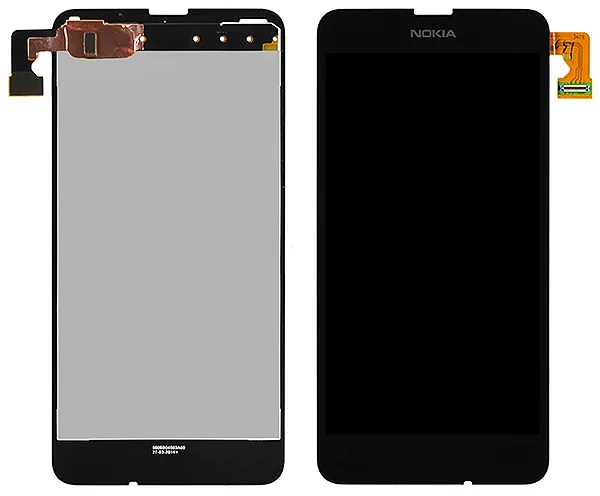

Разбился тачскрин? Наиболее оптимальный способ обновить телефон готовым модулем в рамке: дисплей Nokia Lumia 630 купить в интернет-магазине Gmart и установить его намного легче и быстрее, чем замена сенсорного стекла в отдельности. Но, если вы не ищите легких путей и готовы к трудностям, тогда информация, предложенная ниже, предназначена именно для вас. Хотя, и тем, кто решил самостоятельно поменять модуль в сборе, она пригодится.
В общем, если вы разбили наружное стекло защиты, воспринимающую панель, матрицу экрана или все разом на вышеупомянутой модели, не спешите бежать в магазин за новым девайсом, все можно исправить. Причем, не в условиях оборудованной мастерской и, даже без базовых навыков в разборке современных мобильных устройств. Главное иметь новую деталь, инструменты и аккуратность. Инструкцию по ремонту прилагаем.
Инструкция по замене экрана
Если фронтальная часть телефона сильно повреждена, имеются осколки, обезопасьте себя от порезов, а аппаратную часть от загрязнения стеклянной пылью и более крупными частицами стекла, наклеив скотч поверх экрана. После этого вы можете смело приступать к разборке, для которой понадобится стандартный набор инструментов (чаще всего, он уже идет в комплекте с экраном). Итак, действуем:
-
Отключите питание мобильного телефона.
-
Снимите внешнюю крышку аккумулятора, отщелкнув фиксаторы по периметру устройства лопаткой. Также, для этих целей можно использовать тонкий медиатор или обычную дисконтную либо банковскую пластиковую карту, но не нужно прилагать силу.
-
После снятия панели батарейного отсека извлеките SIM-карту, карту памяти формата MicroSD (или MicroSDHC, microSDXC) и саму аккумуляторную батарею, удалите 2 наклейки, закрывающие крепежные винты внутренней задней панели.
-
Открутите 7 винтов крепления на тыльной части телефона и 2 больших винта на правом торце. Проявите аккуратность, не сорвите резьбу.
-
Раскройте 2 части корпуса, как книжку, и отключите шлейф дисплея, подсоединенный к системной плате. Разогрева, как и последующей пайки, не потребуется, коннектор подключен способом “вилка-розетка”. Когда шлейф отсоединен, можно отделить основной корпус с материнской платой и другими компонентами от дисплея с рамкой.
-
Не забудьте снять с дисплейного модуля слуховой динамик, находящийся в верхней части задней поверхности экрана.
Вот и всё! Смартфон разобран. Правда, если вы всё-таки надували менять сенсорное стекло и вас не переубедить, вам понадобится сепаратор или термофен, чтобы разогреть модуль, отделить рамку, и сенсор от матрицы. А затем, не обойтись без специального клея-герметика, ультрафиолетовой лампы и формы для склеивания дисплейных модулей. Кроме того, тач может лечь криво из-за недостатка у вас опыта в подобных манипуляциях, между ним и LCD может попасть пыль и, в конце концов, сама матрица может быть повреждена при нагреве феном или при разделении экранного блока.
Поэтому, еще раз обдумайте целесообразность подобного шага и насколько он вам подходит. Поскольку, если вы купите готовый модуль, предложенный в начале статьи, то вам останется подкинуть его к системной плате, протестировать и собрать свой девайс в порядке обратном процессу разборки.
